1.线路结构复杂事故查找困难

用户专线只带一两条支线，有的线路是T接多条支线或多台变压器呈放射状；有的线路短到几十米，有的线路长达几十千米；有的架空线路穿山越岭维护困难，有的配电变压器老化严重；有的全线架空，有的是电缆架空混合线路；有些架空线路临时带有电缆用户、带有临时箱变。架空线路一旦发生故障查找困难，特别是当线路发生单相接地时，由于故障点难以确定，往往延误了事故处理，造成故障扩大，进一步发展为相间短路，或者损坏电气设备。

2. 线路保护配置相对简单

变电站10 kV架空线路保护一般只配置过流、速断、重合闸保护，在小电阻接地系统中再配置两段零序保护。因此，为***继电保护的选择性和灵敏性，就必须使整条线路都处在保护范围之内，要求线路末端故障时，保护应有足够的灵敏度。这样，就会由于一处故障造成全线停电，并且线路上下级保护呈阶梯性相互配合，在线路末端已经没有保护级差时间，只能失去选择性故障掉闸而致使全线掉闸。

3、不同的10 kV接地方式

对于消弧线圈接地系统，10 kV配电线路发生线路单相接地故障时不掉闸，只发接地信号。对于小电阻接地系统，10 kV配电线路配置零序保护，单相接地故障时掉闸。
4、10 kV馈线架空线路故障***、可靠性差,10 kV馈线的故障***，可靠性差。
随着用户对安全供电的可靠性要求越来越高, 安装带有微机保护测控，以及通讯模块融为一体的用户分界开关,成为解决配电网上述问题的有效方法之一。
5、 分界断路器的性能和主要作用
皖开电力分界断路器其主要功能：运行中自动断开用户侧相间短路故障、自动切除用户侧接地故障，并可用于操作断开故障电流.

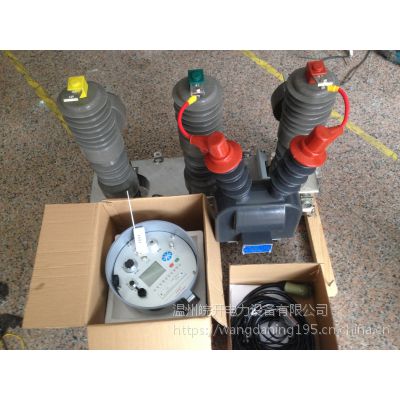

分界断路器带有一套外置电压互感器、一套内置电流互感器；有CPU内部处理器和通讯模块；故障跳闸时带有电压判断和故障记忆；具备跳闸闭锁功能。
分界断路器适用于10 kV中性点不接地、经消弧线圈接地或经低电阻接地系统的10 kV架空配电线路与用户（含临时用户）的分界。

7、主要作用
8、 自动切除单相接地故障
当用户支线发生单相接地故障时，分界开关自动分闸，甩掉故障支线，***变电站及馈线上的其它分支用户安全运行。

9、 自动断开相间短路故障
当用户支线发生相间短路故障时，分界断路器立即分闸甩掉故障线路。故障线路被隔离，使馈线上的其它分支用户迅速恢复供电。

***各地ZW32-12FG/63010KV线路专用 带保护

10、 快速定位故障点

用户支线故障造成分界开关动作后，仅责任用户停电，并可主动上报故障信息，使电力公司能迅速明确事故点，及时进行现场处理，使故障线路尽早恢复供电。

11、 监控用户负荷

分界断路器可将检测数据传送电力管理中心，实现对远方负荷的实时监控。
分界断路器作为电力公司与用户分界*断路器，其一般安装在10 kV架空配电线路支线*棵杆上，负荷侧接用户。
12、当用户进户线为架空线路，则分界断路器的负荷侧以悬式绝缘子悬挂架空绝缘线引入，用户*基电杆电源侧绝缘线安装挂接地线环，保留单极隔离开关。
13、当用户进户线为电缆线路，则从分界断路器的负荷侧以悬式绝缘子悬挂架空绝缘线引至用户*基电杆，直接联接电缆。用户*基电杆电源侧绝缘线安装挂接地线环，不再安装跌落式熔断器，保留单极隔离开关。
14、分界断路器本体安装时，安装前有关部门应组织进行绝缘电阻测定、工频耐压的检测及试验；绝缘电阻测定标准：使用2500 V兆欧表摇测绝缘电阻，分界断路器，相对地及断口间≥1000　MΩ。工频耐压试验标准：分界断路器，相对地及断口间：42 kV ，分界断路器分合闸操作面及指示面应朝向外侧。

15、分界断路器控制器的安装：控制器的对地安装高度应不小于2.5 m，将开关控制电缆（随控制器附件）的控制器端插头插入控制器面板插孔，另一端插入分界断路器底座专用插孔，插头应旋紧。控制电缆缆身端头处、转弯处及直线段每隔1m应采用2.5 mm2单股铜芯绝缘线固定，拧小辫5圈。缆身应横平竖直，不应扭斜。

16、中性点不接地或中性点经消弧线圈接地系统线路正常时，变电站出线开关的分界断路器均处于合闸状态，一旦用户界内发生单相接地故障，分界断路器内置的零序互感器检测到的零序电流接近于***的零序电流，超过事先整定的参数，经延时，判断为界内*性单相接地故障，分界断路器自动分闸，将故障区隔离开。使用手机短信息通信的，还会上报事故信息。其它相邻用户和主线路的单相接地故障则属于界外故障，该断路器零序电流互感器检测到的零序电流远小于整定值，断路器不动作。
17、中性点经小电阻接地系统在中性点经小电阻接地系统中，变电站虽有零序保护，但只要是该用户界内发生单相接地故障，该用户的分界断路器与变电站保护依靠动作时限配合，分界断路器先于变电站开关动作，从而切断了单相接地故障。
