| 加工定制：是 | 品牌：浙江皖开 | 型号：ZW20-12F/630 |
| 极数：3P+N | 额定频率：50Hz | 灭弧方式：真空断路器 |
| 额定绝缘电压：42000V | 机械寿命：1万次 | 产品认证：*** |

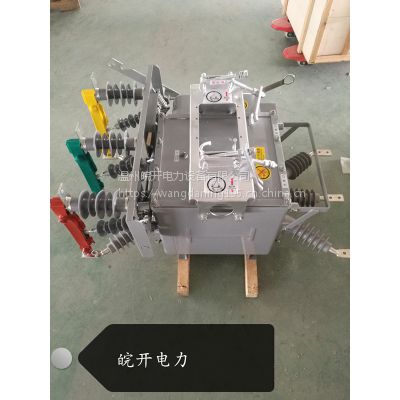

10KV户外真空断路器型号 ZW20不锈钢壳体
ZW20户外高压智能分界真空断路器型户外柱上永磁固封式真空断路器采用了独特设计的永磁机构和高可靠性的智能控制器构成。该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用，并具有0～3次自动重合闸。
极高的可靠性
在整个寿命期间完全免维护
具有高机械寿命和电寿命
整机体积小，重量轻，便于安装
具有标准继电保护和快速自动重合闸功能
1.1 使用条件
周围空气温度：-30℃～+60℃；
海拔高度：不超过2000米；
风速不超过34m/s；
来自开关设备和控制设备外部的振动或地动是可以忽略的；
污秽等级：Ⅳ级；
储存温度-40℃～+85℃。
二、产品特点
§城、农网改造的理想设备：
该真空断路器与智能控制器配套可构成自动重合，实现重合器的功能，以及遥控、遥测、遥信、遥调；
§操作灵活、方便：
本产品为电动储能，电动分合，同时具有手动储能，手动分合，并能近距离或远距离遥控操作；
§开断性能优越：
开断短路电流20KA（25KA）达30次；
§操作功率小、可靠性高：
全新设计的小型电动弹簧机构，机件数目的操作功率（约30W左右）都降低到***水平；
§具有免维护特性：
断路器主回路及二次元器件、操作机构均密封在SF6气体(零表压) 中，不受外界环境影响；
§密封性能可靠：
采用成熟的密封结构技术，密封性能可靠；
§独特的进出线方式：
采用硅橡胶套管，使接线端子之间绝缘距离充裕，外绝缘特性优良；
§使用安全：
在箱体顶部安装有防爆装置，即使发生意外的内部故障，也不会有高温气体或飞溅物泄漏出来。
户外杆上装置ZW20-12/630-20户外高压真空断路器
三、概述
ZW20-12型户外真空断路器（以下简称断路器）为额定电压12KV，感应交流50Hz的户外配电设备。主要用于开断，关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。
本开关采用真空灭弧作为灭弧介质。
